سلسلة T-MPC | مفك براغي هوائي أوتوماتيكي - مكبس بفتحة واحدة

▲   المواصفات عرضة للتغيير دون إشعار مسبق.
★【التخصيص】يمكن تخصيص المواصفات الحصرية وفقًا لاحتياجات العملاء. يرجى الاتصال بنا للحصول على التفاصيل.
★ [نصائح] نطاق قيمة عزم الدوران هو للإشارة فقط، وقد يختلف أداء عزم الدوران الفعلي بسبب ظروف الاستخدام والبيئة.
★ [نصيحة] من أجل ضمان متانة الأجزاء وإطالة عمر الأداة، يوصى بألا يتجاوز عزم الدوران أثناء التشغيل 70% من الحد الأقصى لقيمة عزم الدوران للأداة. قد يؤدي استخدام الأداة بأقصى عزم دوران لها لفترة طويلة إلى تآكل سريع للأجزاء وتقصير عمر الأداة. ويمكن أيضًا استخدام هذا المبدأ كأساس مهم لاختيار النموذج المناسب.

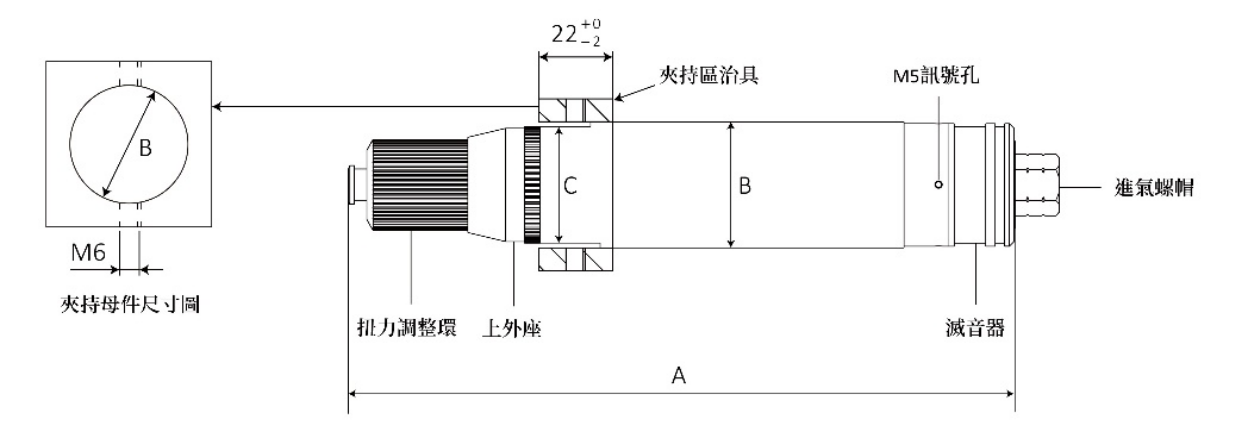

هيكل المنتج

تعليمات التثبيت

• يمكن لأدوات التشغيل الآلي PLC الاتصال بفتحة إشارة M5 للتحكم الدقيق في عزم الدوران ومنع الأقفال العائمة أو الأسنان المنزلقة أو الأقفال المفقودة.

• عندما يصل الحمل إلى قيمة عزم الدوران المحددة مسبقًا، سيتعثر قابض مفك البراغي الهوائي وسيتوقف المحرك عن العمل تلقائيًا.

• عند تكوين خطوط الأنابيب، يجب تركيب مرشحات المياه وصمامات تنظيم الضغط وحاقن الزيت وغيرها من المعدات.

• لاختيار قطر أنبوب ضغط الهواء وضغط الهواء العامل، يرجى الرجوع إلى جدول المواصفات الخاص بمفك البراغي الهوائي.

• عند تركيب الأدوات الآلية، يجب تركيب صمام عادم سريع لضمان عدم تداخل الأدوات مع ضغط الهواء في الأنابيب.

• استخدم مستشعر الضغط للاتصال بموصل الإشارة M5 الخاص بمفك البراغي الهوائي.

مرجع إشارة ثقب الإشارة الآلي M5

• يشير P1 إلى الضغط الذي تم اكتشافه بواسطة فتحة إشارة M5 عند بدء تشغيل مفك البراغي.

• يعني P0 أنه عندما يصل عزم الدوران إلى القيمة المستهدفة، فإن فتحة الإشارة M5 ستغير ضغط الهواء من التشغيل إلى الإيقاف، وستكون قيمة الضغط صفرًا.

• يشير مفتاحا الضغط P1 وP0 إلى التشغيل والإيقاف على التوالي، ويتم إخطار PLC بهذه الطريقة.

• Ts1 أقل من منطقة التسامح، مما يعني القفل العائم، Ts2 ضمن منطقة تسامح القفل، مما يعني أن القفل قد اكتمل، و Ts3، وهو أكبر من منطقة التسامح، يعني أن المسمار ينزلق.

• س1: ما هي الاستعدادات التي يجب القيام بها قبل استخدام الأداة الجديدة؟

  ج: قبل استخدامه لأول مرة، يرجى استخدام الضغط العالي 6 كجم/سم² لتصريف زيت التشحيم الزائد داخل الأداة قبل متابعة عملية القفل. وإلا، فقد لا يعمل المحرك بسلاسة عند العمل بجهد منخفض.




• س2: كيف تحدد الأداة أن عزم الدوران يصل إلى المعيار؟

  ج: عندما يصل الحمل إلى قيمة عزم الدوران المحددة مسبقًا، سيتحرك القابض تلقائيًا وسيتوقف المحرك عن العمل لضمان دقة القفل والسلامة.




• س3: هل يمكن استخدام وصلات الأنابيب غير الأصلية؟

  ج: غير مستحسن. تختلف جودة وصلات الأنابيب غير الأصلية، مما قد يتسبب في قفل صامولة مدخل الهواء بشكل زائد، مما يتسبب في الانزلاق أو تسرب الهواء أو تلف الأجزاء، وما إلى ذلك، مما يؤثر على عمر الأداة والسلامة التشغيلية.




• س 4: ما الذي يجب علي الانتباه إليه قبل تثبيت وصلة الأنبوب؟

  ج: يرجى التأكد أولاً من عدم وجود أي مادة غريبة في الأنبوب والتأكد من أن الوصلة نظيفة وغير تالفة. التثبيت الصحيح يمكن أن يتجنب تشوهات ضغط الهواء وفشل الأداة.
