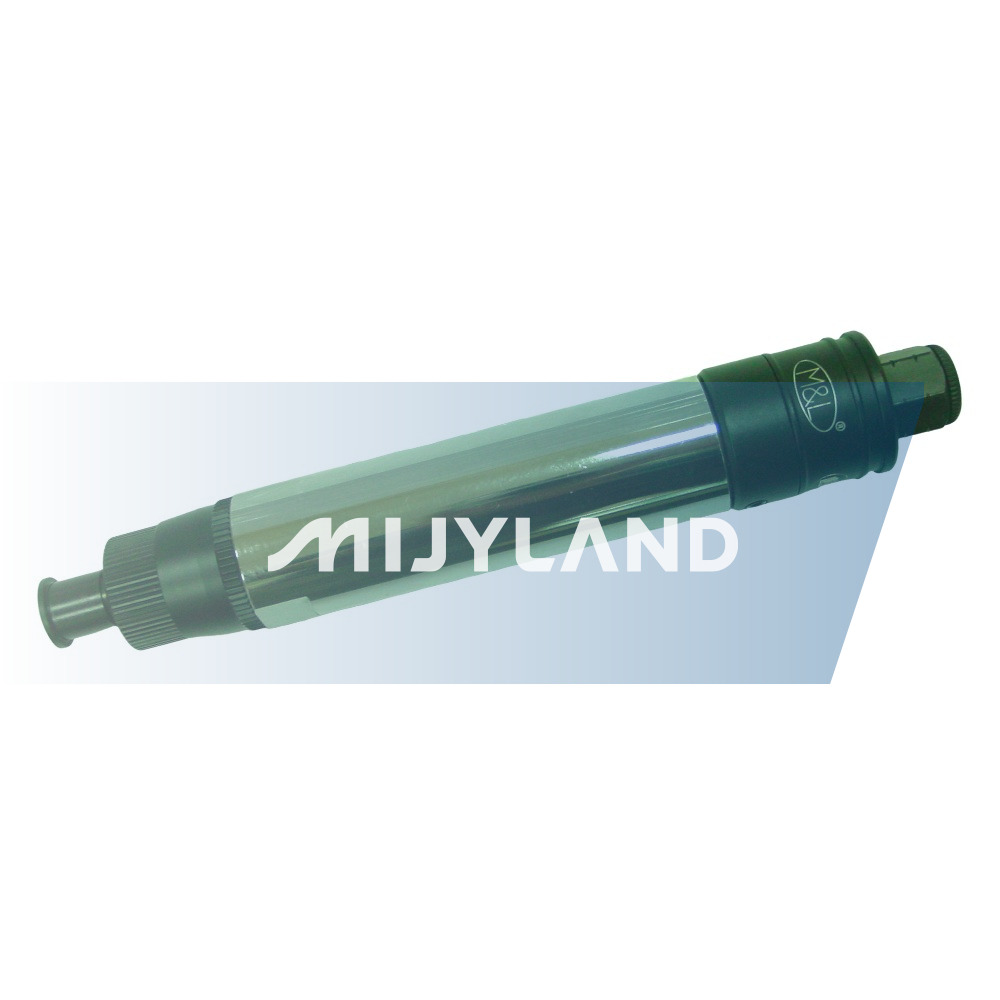

سلسلة T-MBD | مفك براغي هوائي آلي - فتحة تهوية واحدة

لا يوجد تعثر/مع وظيفة ثقب الإشارة M5
  • T10MBD،T20MBD،T30MBD،T35MBD،T38MBD،T40MBD،T45MBD،T48MBD،T50MBD،T55MBD،T60MBD،T65MBD،T68MBD

  • الأدوات الصناعية الآلية

  • التوقف اليدوي

  • نوع مفك التهوية التلقائي

SKU:
توافر الحالة:
الكمية:


  • تبدأ التهوية بفتحة واحدة، فقط الدوران للأمام (برغي القفل)، بدون تعثر القابض، يتوقف محرك الهواء تلقائيًا بعد الوصول إلى قيمة عزم الدوران المحددة مسبقًا.

  • إنها تعتمد مقاعد وسطية وخارجية حديدية، وهي مناسبة للاستخدام على الآلات الأوتوماتيكية وتوفر التشغيل المستقر.

  • مع التصميم القابل للتعديل خارجيًا، يمكن للمهندسين ضبط عزم الدوران بسهولة، ويمكن لحلقة التعديل التحكم في زيادة أو نقصان عزم الدوران.

  • يمكن لفتحة الإشارة M5 اكتشاف بداية وتوقف الأداة وتستخدم لتسجيل عدد مرات قفل المسمار أو اكتشاف ما إذا كان المسمار قد انزلق.

نموذج

لا توجد سرعة التحميل

وزن

مقاس

ضغط الهواء

الحد الأدنى لقطر الأنبوب

استهلاك الهواء

نطاق عزم الدوران

دقة

القدرة على القفل

A

B

C

أسنان ميكانيكية

التنصت على الذات

دورة في الدقيقة

g

مم

مم

مم

كجم/سم3

مم

م³/دقيقة

كجم-سم

%

T10MBD

1000

620

180

30

28

6.0

5.0

0.20

0.5-2

±3

M1.4-M2.2

M1.1-M1.7

T20MBD

1000

620

180

30

28

6.0

5.0

0.20

1-8

±3

M1.7-M3.4

M1.4-M2.7

T30MBD

1800

620

180

30

28

6.0

5.0

0.28

3-17

±3

M2.5-M4.3

M2.0-M3.4

T35MBD

2200

620

180

30

28

6.0

5.0

0.28

3-20

±3

M2.5-M4.5

M2.0-M3.5

T38MBD

1800

620

180

30

28

6.0

5.0

0.28

3-25

±3

M2.5-M4.8

M2.0-M3.8

T40MBD

1000

620

180

30

28

6.0

5.0

0.28

5-30

±3

M2.8-M5.0

M2.3-M4.1

T45MBD

800

620

180

30

28

6.0

5.0

0.30

8-40

±3

M3.4-M5.6

M2.7-M4.5

T48MBD

1700

1150

215

40

37

6.0

8.0

0.55

5-45

±3

M2.8-M5.8

M2.3-M4.5

T50MBD

1400

1150

215

40

37

6.0

8.0

0.55

7-50

±3

M3.2-M6.0

M2.6-M4.8

T55MBD

1000

1150

215

40

37

6.0

8.0

0.55

7-65

±3

M3.2-M6.5

M2.6-M5.2

T60MBD

550

1150

215

40

37

6.0

8.0

0.55

15-95

±3

M4.0-M7.2

M3.3-M6.0

T65MBD

300

1200

215

40

37

6.0

8.0

0.55

30-180

±3

M5.0-M9.2

M4.1-M7.1

T68MBD

250

1200

215

40

37

6.0

8.0

0.55

50-280

±3

M6.0-M10.8

M4.8-M8.6

▲   المواصفات عرضة للتغيير دون إشعار مسبق.
★【التخصيص】يمكن تخصيص المواصفات الحصرية وفقًا لاحتياجات العملاء. يرجى الاتصال بنا للحصول على التفاصيل.
★ [نصائح] نطاق قيمة عزم الدوران هو للإشارة فقط، وقد يختلف أداء عزم الدوران الفعلي بسبب ظروف الاستخدام والبيئة.
★ [نصيحة] من أجل ضمان متانة الأجزاء وإطالة عمر الأداة، يوصى بألا يتجاوز عزم الدوران أثناء التشغيل 70% من الحد الأقصى لقيمة عزم الدوران للأداة. قد يؤدي استخدام الأداة بأقصى عزم دوران لها لفترة طويلة إلى تآكل سريع للأجزاء وتقصير عمر الأداة. ويمكن أيضًا استخدام هذا المبدأ كأساس مهم لاختيار النموذج المناسب.




مخطط تركيب فتحة إشارة M5 لأداة الأتمتة [ينطبق على ضغط فتحة واحدة/فتحتين وبدء التهوية]


  • يمكن لأدوات التشغيل الآلي PLC الاتصال بفتحة إشارة M5 للتحكم الدقيق في عزم الدوران ومنع الأقفال العائمة أو الأسنان المنزلقة أو الأقفال المفقودة.

  • عندما يصل الحمل إلى قيمة عزم الدوران المحددة مسبقًا، سيتعثر قابض مفك البراغي الهوائي وسيتوقف المحرك عن العمل تلقائيًا.

  • عند تكوين خطوط الأنابيب، يجب تركيب مرشحات المياه وصمامات تنظيم الضغط وحاقن الزيت وغيرها من المعدات.

  • لاختيار قطر أنبوب ضغط الهواء وضغط الهواء العامل، يرجى الرجوع إلى جدول المواصفات الخاص بمفك البراغي الهوائي.

  • عند تركيب الأدوات الآلية، يجب تركيب صمام عادم سريع لضمان عدم تداخل الأدوات مع ضغط الهواء في الأنابيب.

  • استخدم مستشعر الضغط للاتصال بموصل الإشارة M5 الخاص بمفك البراغي الهوائي.


【ملحوظة】


رمز

اسم الجزء

P

مصدر ضغط الهواء

A

تصفية المياه

B

صمام تنظيم الضغط

C

مزيتة

D

صمام الملف اللولبي

E

صمام العادم السريع

F

مستشعر الضغط M5

S

مفك هوائي

X1

فتحة عادم سداسية فضية مقاس 1/4 بوصة PT

X2

مدخل هواء سداسي أسود 1/4 بوصة PT

م5

فتحة إشارة M5



مرجع إشارة ثقب الإشارة الآلي M5


  • يشير P1 إلى الضغط الذي تم اكتشافه بواسطة فتحة إشارة M5 عند بدء تشغيل مفك البراغي.

  • يعني P0 أنه عندما يصل عزم الدوران إلى القيمة المستهدفة، فإن فتحة الإشارة M5 ستغير ضغط الهواء من التشغيل إلى الإيقاف، وستكون قيمة الضغط صفرًا.

  • يشير مفتاحا الضغط P1 وP0 إلى التشغيل والإيقاف على التوالي، ويتم إخطار PLC بهذه الطريقة.

  • Ts1 أقل من منطقة التسامح، مما يعني القفل العائم، Ts2 ضمن منطقة تسامح القفل، مما يعني أن القفل قد اكتمل، و Ts3، وهو أكبر من منطقة التسامح، يعني أن المسمار ينزلق.


8e48899d-8f88-42c6-a04b-9511e9d56903

  • س 1: ما هي مبادئ عزم الدوران التي يجب الانتباه إليها عند تشغيل الأدوات؟

    ج: من أجل ضمان متانة الأجزاء وإطالة عمر الأداة، يوصى بألا يتجاوز عزم الدوران أثناء التشغيل 70% من الحد الأقصى لقيمة عزم الدوران للأداة. قد يؤدي استخدام الأداة بأقصى عزم دوران لها لفترة طويلة إلى تآكل سريع للأجزاء وتقصير عمر الأداة. ويمكن أيضًا استخدام هذا المبدأ كأساس مهم لاختيار النموذج المناسب.


  • س2: هل يمكن تبديل اتجاه الدوران مباشرة أثناء تشغيل الأداة؟

    ج: هذا غير مستحسن. إذا قمت بتغيير الاتجاهين الأمامي والخلفي دون إيقاف التشغيل، فقد يؤدي ذلك إلى تلف المحرك أو تقصير عمر الأداة. الطريقة الصحيحة هي إيقاف العملية أولاً، ثم تغيير اتجاه الدوران من خلال المفتاح الأمامي والخلفي.


  • س3: هل تؤثر البيئة الرطبة على الأدوات الهوائية؟

    ج: نعم. يمكن للمناطق الرطبة أو الطقس ذو الرطوبة العالية أن يتسبب بسهولة في دخول بخار الماء إلى داخل الأداة، مما يؤثر على أدائها وعمرها. تأكد من استخدامه مع مجفف الهواء للحفاظ على جفاف مصدر الهواء لضمان التشغيل الطبيعي للأداة.


  • س4: هل يمكن استخدام وصلات الأنابيب غير الأصلية؟

    ج: غير مستحسن. تختلف جودة وصلات الأنابيب غير الأصلية، مما قد يتسبب في قفل صامولة مدخل الهواء بشكل زائد، مما يتسبب في الانزلاق أو تسرب الهواء أو تلف الأجزاء، وما إلى ذلك، مما يؤثر على عمر الأداة والسلامة التشغيلية.
