T10MB/OE,T20MB/OE,T30MB/OE,T35MB/OE,T38MB/OE,T40MB/OE,T45MB/OE,T48MB/OE,T50MB/OE,T50MB/OE,T55MB/OE,T60MB/OE,T65MB/OE,T68MB/OE
الأدوات الصناعية الآلية
توقف تلقائي, ذراع مساعدة عزم الدوران
نوع مفك التهوية التلقائي
85 ~ 600, 600 ~ 1400, 1400 ~ 2200
0.2~100, 100 ~ 400
| SKU: | |
|---|---|
| توافر الحالة: | |
| الكمية: | |
عندما يصل الحمل إلى قيمة عزم الدوران المحددة مسبقًا، سيتوقف محرك الهواء تلقائيًا.
تبدأ التهوية بفتحتين، دوران للأمام فقط (مسامير القفل)، صديقة للبيئة.

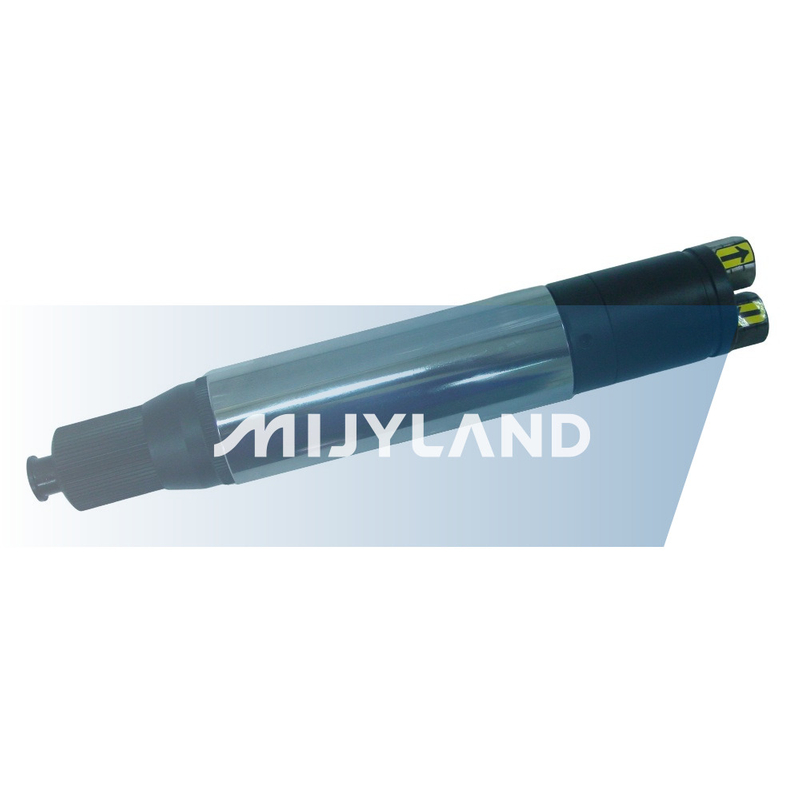

يعتمد مفك البراغي الهوائي الآلي هذا على قاعدة حديدية وسطى وخارجية وهو مناسب للاستخدام على الآلات الآلية.
يستخدم نظام إدارة الألوان الفريد ألوانًا بسيطة للتمييز بين أحجام عزم الدوران المختلفة، وإجراء إدارة فعالة لجودة عزم الدوران، كما أنه مناسب لجميع أدوات التشغيل الآلي.
عندما يصل الحمل إلى قيمة عزم الدوران المحددة مسبقًا، سيتوقف محرك الهواء تلقائيًا.
تبدأ التهوية بفتحتين، دوران للأمام فقط (مسامير القفل)، صديقة للبيئة.
يعتمد مفك البراغي الهوائي الآلي هذا على قاعدة حديدية وسطى وخارجية وهو مناسب للاستخدام على الآلات الآلية.
يستخدم نظام إدارة الألوان الفريد ألوانًا بسيطة للتمييز بين أحجام عزم الدوران المختلفة، وإجراء إدارة فعالة لجودة عزم الدوران، كما أنه مناسب لجميع أدوات التشغيل الآلي.
نموذج | لا توجد سرعة التحميل | وزن | مقاس | ضغط الهواء | الحد الأدنى لقطر الأنبوب | استهلاك الهواء | نطاق عزم الدوران | دقة | القدرة على القفل | |||
A | B | C | أسنان ميكانيكية | التنصت على الذات | ||||||||
دورة في الدقيقة | g | مم | مم | مم | كجم/سم3 | مم | م³/دقيقة | كجم-سم | % | |||
T10MB/OE | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5-2 | ±3 | M1.4-M2.2 | M1.1-M1.7 |
T20MB/OE | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ±3 | M1.7-M3.4 | M1.4-M2.7 |
T30MB/OE | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5-M4.3 | M2.0-M3.4 |
T35MB/OE | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
T38MB/OE | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5-M4.8 | M2.0-M3.8 |
T40MB/OE | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8-M5.0 | M2.3-M4.1 |
T45MB/OE | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ±3 | M3.4-M5.6 | M2.7-M4.5 |
T48MB/OE | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8-M5.8 | M2.3-M4.5 |
T50MB/OE | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
T55MB/OE | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2-M6.5 | M2.6-M5.2 |
T60MB/OE | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | M3.3-M6.0 |
T65MB/OE | 300 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
T68MB/OE | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ المواصفات عرضة للتغيير دون إشعار مسبق.
★【التخصيص】يمكن تخصيص المواصفات الحصرية وفقًا لاحتياجات العملاء. يرجى الاتصال بنا للحصول على التفاصيل.
★ [نصائح] نطاق قيمة عزم الدوران هو للإشارة فقط، وقد يختلف أداء عزم الدوران الفعلي بسبب ظروف الاستخدام والبيئة.
★ [نصيحة] من أجل ضمان متانة الأجزاء وإطالة عمر الأداة، يوصى بألا يتجاوز عزم الدوران أثناء التشغيل 70% من الحد الأقصى لقيمة عزم الدوران للأداة. قد يؤدي استخدام الأداة بأقصى عزم دوران لها لفترة طويلة إلى تآكل سريع للأجزاء وتقصير عمر الأداة. ويمكن أيضًا استخدام هذا المبدأ كأساس مهم لاختيار النموذج المناسب.
نموذج | لا توجد سرعة التحميل | وزن | مقاس | ضغط الهواء | الحد الأدنى لقطر الأنبوب | استهلاك الهواء | نطاق عزم الدوران | دقة | القدرة على القفل | |||
A | B | C | أسنان ميكانيكية | التنصت على الذات | ||||||||
دورة في الدقيقة | g | مم | مم | مم | كجم/سم3 | مم | م³/دقيقة | كجم-سم | % | |||
T10MB/OE | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5-2 | ±3 | M1.4-M2.2 | M1.1-M1.7 |
T20MB/OE | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ±3 | M1.7-M3.4 | M1.4-M2.7 |
T30MB/OE | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5-M4.3 | M2.0-M3.4 |
T35MB/OE | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
T38MB/OE | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5-M4.8 | M2.0-M3.8 |
T40MB/OE | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8-M5.0 | M2.3-M4.1 |
T45MB/OE | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ±3 | M3.4-M5.6 | M2.7-M4.5 |
T48MB/OE | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8-M5.8 | M2.3-M4.5 |
T50MB/OE | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
T55MB/OE | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2-M6.5 | M2.6-M5.2 |
T60MB/OE | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | M3.3-M6.0 |
T65MB/OE | 300 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
T68MB/OE | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ المواصفات عرضة للتغيير دون إشعار مسبق.
★【التخصيص】يمكن تخصيص المواصفات الحصرية وفقًا لاحتياجات العملاء. يرجى الاتصال بنا للحصول على التفاصيل.
★ [نصائح] نطاق قيمة عزم الدوران هو للإشارة فقط، وقد يختلف أداء عزم الدوران الفعلي بسبب ظروف الاستخدام والبيئة.
★ [نصيحة] من أجل ضمان متانة الأجزاء وإطالة عمر الأداة، يوصى بألا يتجاوز عزم الدوران أثناء التشغيل 70% من الحد الأقصى لقيمة عزم الدوران للأداة. قد يؤدي استخدام الأداة بأقصى عزم دوران لها لفترة طويلة إلى تآكل سريع للأجزاء وتقصير عمر الأداة. ويمكن أيضًا استخدام هذا المبدأ كأساس مهم لاختيار النموذج المناسب.
يمكن لأدوات التشغيل الآلي PLC الاتصال بفتحة إشارة M5 للتحكم الدقيق في عزم الدوران ومنع الأقفال العائمة أو الأسنان المنزلقة أو الأقفال المفقودة.
عندما يصل الحمل إلى قيمة عزم الدوران المحددة مسبقًا، سيتعثر قابض مفك البراغي الهوائي وسيتوقف المحرك عن العمل تلقائيًا.
عند تكوين خطوط الأنابيب، يجب تركيب مرشحات المياه وصمامات تنظيم الضغط وحاقن الزيت وغيرها من المعدات.
لاختيار قطر أنبوب ضغط الهواء وضغط الهواء العامل، يرجى الرجوع إلى جدول المواصفات الخاص بمفك البراغي الهوائي.
عند تركيب الأدوات الآلية، يجب تركيب صمام عادم سريع لضمان عدم تداخل الأدوات مع ضغط الهواء في الأنابيب.
استخدم مستشعر الضغط للاتصال بموصل الإشارة M5 الخاص بمفك البراغي الهوائي.
[ملاحظة] فتحات مدخل الهواء السوداء للأدوات الأصلية الصديقة للبيئة مخصصة لدخول الهواء، والفتحات الفضية مخصصة للعادم. إذا تم عكس اتجاهات السحب والعادم، فسوف يتأثر تشغيل المحرك.
【ملحوظة】
| رمز | اسم الجزء |
| P | مصدر ضغط الهواء |
| A | تصفية المياه |
| B | صمام تنظيم الضغط |
| C | مزيتة |
| D | صمام الملف اللولبي |
| E | صمام العادم السريع |
| F | مستشعر الضغط M5 |
| S | مفك هوائي |
| X1 | فتحة عادم سداسية فضية مقاس 1/4 بوصة PT |
| X2 | مدخل هواء سداسي أسود 1/4 بوصة PT |
| م5 | فتحة إشارة M5 |
يمكن لأدوات التشغيل الآلي PLC الاتصال بفتحة إشارة M5 للتحكم الدقيق في عزم الدوران ومنع الأقفال العائمة أو الأسنان المنزلقة أو الأقفال المفقودة.
عندما يصل الحمل إلى قيمة عزم الدوران المحددة مسبقًا، سيتعثر قابض مفك البراغي الهوائي وسيتوقف المحرك عن العمل تلقائيًا.
عند تكوين خطوط الأنابيب، يجب تركيب مرشحات المياه وصمامات تنظيم الضغط وحاقن الزيت وغيرها من المعدات.
لاختيار قطر أنبوب ضغط الهواء وضغط الهواء العامل، يرجى الرجوع إلى جدول المواصفات الخاص بمفك البراغي الهوائي.
عند تركيب الأدوات الآلية، يجب تركيب صمام عادم سريع لضمان عدم تداخل الأدوات مع ضغط الهواء في الأنابيب.
استخدم مستشعر الضغط للاتصال بموصل الإشارة M5 الخاص بمفك البراغي الهوائي.
[ملاحظة] فتحات مدخل الهواء السوداء للأدوات الأصلية الصديقة للبيئة مخصصة لدخول الهواء، والفتحات الفضية مخصصة للعادم. إذا تم عكس اتجاهات السحب والعادم، فسوف يتأثر تشغيل المحرك.
【ملحوظة】
| رمز | اسم الجزء |
| P | مصدر ضغط الهواء |
| A | تصفية المياه |
| B | صمام تنظيم الضغط |
| C | مزيتة |
| D | صمام الملف اللولبي |
| E | صمام العادم السريع |
| F | مستشعر الضغط M5 |
| S | مفك هوائي |
| X1 | فتحة عادم سداسية فضية مقاس 1/4 بوصة PT |
| X2 | مدخل هواء سداسي أسود 1/4 بوصة PT |
| م5 | فتحة إشارة M5 |
يشير P1 إلى الضغط الذي تم اكتشافه بواسطة فتحة إشارة M5 عند بدء تشغيل مفك البراغي.
يعني P0 أنه عندما يصل عزم الدوران إلى القيمة المستهدفة، فإن فتحة الإشارة M5 ستغير ضغط الهواء من التشغيل إلى الإيقاف، وستكون قيمة الضغط صفرًا.
يشير مفتاحا الضغط P1 وP0 إلى التشغيل والإيقاف على التوالي، ويتم إخطار PLC بهذه الطريقة.
Ts1 أقل من منطقة التسامح، مما يعني القفل العائم، Ts2 ضمن منطقة تسامح القفل، مما يعني أن القفل قد اكتمل، و Ts3، وهو أكبر من منطقة التسامح، يعني أن المسمار ينزلق.
يشير P1 إلى الضغط الذي تم اكتشافه بواسطة فتحة إشارة M5 عند بدء تشغيل مفك البراغي.
يعني P0 أنه عندما يصل عزم الدوران إلى القيمة المستهدفة، فإن فتحة الإشارة M5 ستغير ضغط الهواء من التشغيل إلى الإيقاف، وستكون قيمة الضغط صفرًا.
يشير مفتاحا الضغط P1 وP0 إلى التشغيل والإيقاف على التوالي، ويتم إخطار PLC بهذه الطريقة.
Ts1 أقل من منطقة التسامح، مما يعني القفل العائم، Ts2 ضمن منطقة تسامح القفل، مما يعني أن القفل قد اكتمل، و Ts3، وهو أكبر من منطقة التسامح، يعني أن المسمار ينزلق.
Q1: كيفية ضبط عزم دوران الأداة؟
ج: يرجى تدوير حلقة تعديل عزم الدوران:
- انعطف يمينًا ← يزداد عزم الدوران (أكثر إحكامًا)
- انعطف يسارًا ← يتناقص عزم الدوران (يخفف)
ملاحظة: نظرًا لعزم الدوران الكبير للأداة، يرجى تثبيت الأداة في ملزمة للتعديل. قد يؤدي التشغيل غير السليم إلى تلف الأداة.
س 2: ما الذي يجب علي الانتباه إليه قبل تثبيت وصلة الأنبوب؟
ج: يرجى التأكد أولاً من عدم وجود أي مادة غريبة في الأنبوب والتأكد من أن الوصلة نظيفة وغير تالفة. التثبيت الصحيح يمكن أن يتجنب تشوهات ضغط الهواء وفشل الأداة.
س3: كيفية تخطيط مجاري الهواء؟
ج: ينقسم أنبوب الهواء إلى أنبوب الهواء الرئيسي وأنبوب الهواء الفرعي وأنبوب ضغط الهواء:
- يوصى بالمحافظة على ضغط أنبوب الهواء الرئيسي عند 7-9 كجم/سم2، ويجب أن لا يقل القطر الداخلي عن 1 بوصة.
- يوصى بأن لا يزيد طول أنبوب ضغط الهواء عن 3 أمتار (محسوباً بفتح الخط المستقيم).
- يتم ضبط الضغط عن طريق مجموعة ثلاثية النقاط أو صمام تنظيم الضغط. يرجى الرجوع إلى جدول مواصفات 'ضغط الهواء والحد الأدنى لقطر الأنبوب' في دليل الأداة.
إذا لم يكن من الممكن تحسين البيئة في الموقع وكان الضغط غير كاف، فمن المستحسن شراء نموذج بعزم دوران أكبر.
س 4: كيف تحافظ على نظافة خط أنابيب ضغط الهواء؟
ج: يرجى تنظيف خطوط الأنابيب والوصلات السريعة بانتظام لتجنب تراكم الرطوبة والغبار. سيؤدي إهمال التنظيف على المدى الطويل إلى انكماش القطر الداخلي للأنبوب، مما يؤثر على تدفق الهواء وأداء الأداة.
Q1: كيفية ضبط عزم دوران الأداة؟
ج: يرجى تدوير حلقة تعديل عزم الدوران:
- انعطف يمينًا ← يزداد عزم الدوران (أكثر إحكامًا)
- انعطف يسارًا ← يتناقص عزم الدوران (يخفف)
ملاحظة: نظرًا لعزم الدوران الكبير للأداة، يرجى تثبيت الأداة في ملزمة للتعديل. قد يؤدي التشغيل غير السليم إلى تلف الأداة.
س 2: ما الذي يجب علي الانتباه إليه قبل تثبيت وصلة الأنبوب؟
ج: يرجى التأكد أولاً من عدم وجود أي مادة غريبة في الأنبوب والتأكد من أن الوصلة نظيفة وغير تالفة. التثبيت الصحيح يمكن أن يتجنب تشوهات ضغط الهواء وفشل الأداة.
س3: كيفية تخطيط مجاري الهواء؟
ج: ينقسم أنبوب الهواء إلى أنبوب الهواء الرئيسي وأنبوب الهواء الفرعي وأنبوب ضغط الهواء:
- يوصى بالمحافظة على ضغط أنبوب الهواء الرئيسي عند 7-9 كجم/سم2، ويجب أن لا يقل القطر الداخلي عن 1 بوصة.
- يوصى بأن لا يزيد طول أنبوب ضغط الهواء عن 3 أمتار (محسوباً بفتح الخط المستقيم).
- يتم ضبط الضغط عن طريق مجموعة ثلاثية النقاط أو صمام تنظيم الضغط. يرجى الرجوع إلى جدول مواصفات 'ضغط الهواء والحد الأدنى لقطر الأنبوب' في دليل الأداة.
إذا لم يكن من الممكن تحسين البيئة في الموقع وكان الضغط غير كاف، فمن المستحسن شراء نموذج بعزم دوران أكبر.
س 4: كيف تحافظ على نظافة خط أنابيب ضغط الهواء؟
ج: يرجى تنظيف خطوط الأنابيب والوصلات السريعة بانتظام لتجنب تراكم الرطوبة والغبار. سيؤدي إهمال التنظيف على المدى الطويل إلى انكماش القطر الداخلي للأنبوب، مما يؤثر على تدفق الهواء وأداء الأداة.
