QG48SDP، QG50SDP، QG55SDP، QG60SDP، QG65SDP، QG68SDP
أدوات صناعة الطيران, أدوات خط التجميع
توقف تلقائي
نوع وجع البندقية
85 ~ 600, 600 ~ 1400, 1400 ~ 2200
0.2~100, 100 ~ 400
| SKU: | |
|---|---|
| توافر الحالة: | |
| الكمية: | |

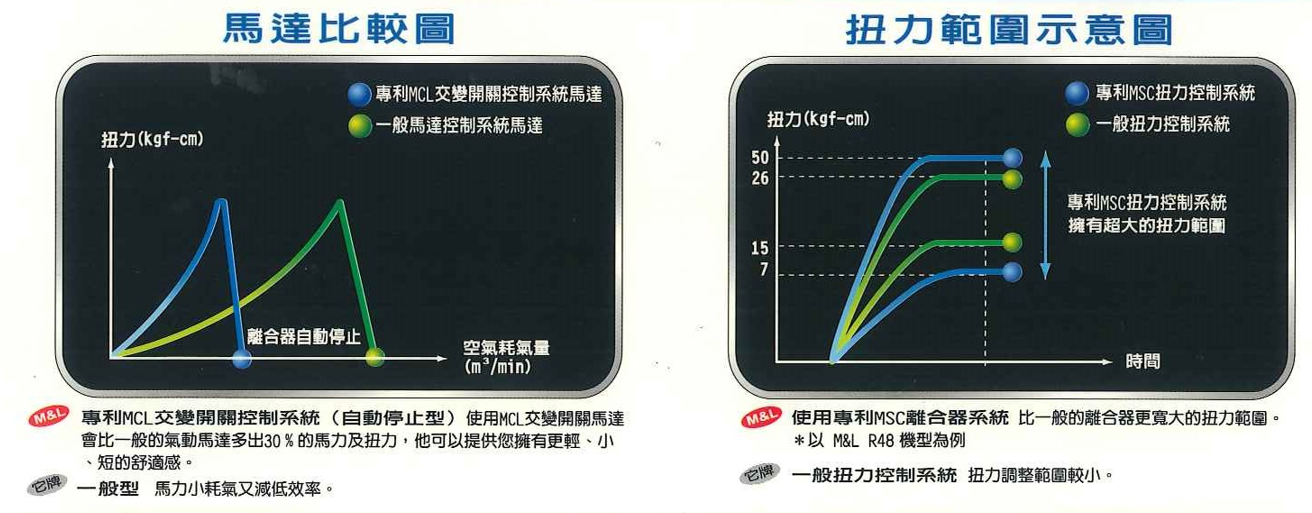

هيكل ميكانيكي خاص وتصميم محرك خاص حاصل على براءة اختراع، باستخدام ضوضاء منخفضة واهتزاز منخفض ودقة عالية.
يعمل التصميم الجديد لغطاء العمود الخارجي القابل للسحب على تحسين السلامة. طالما تم سحب غطاء عمود مفك البراغي، يمكن استبدال رأس مفك البراغي بسرعة.
باستخدام مادة الألومنيوم الجديدة والمقابض المطاطية الهجينة الناعمة والصلبة الخاصة، تتميز أدوات سلسلة Q بخصائص المقابض المريحة الأكثر متانة ومقاومة للاهتراء والمتينة وغير القابلة للانزلاق.
تصميم جديد مبسط وموفر للوزن، وزنه أقل بنسبة 25% من العلامات التجارية الأخرى.
هيكل ميكانيكي خاص وتصميم محرك خاص حاصل على براءة اختراع، باستخدام ضوضاء منخفضة واهتزاز منخفض ودقة عالية.
يعمل التصميم الجديد لغطاء العمود الخارجي القابل للسحب على تحسين السلامة. طالما تم سحب غطاء عمود مفك البراغي، يمكن استبدال رأس مفك البراغي بسرعة.
باستخدام مادة الألومنيوم الجديدة والمقابض المطاطية الهجينة الناعمة والصلبة الخاصة، تتميز أدوات سلسلة Q بخصائص المقابض المريحة الأكثر متانة ومقاومة للاهتراء والمتينة وغير القابلة للانزلاق.
تصميم جديد مبسط وموفر للوزن، وزنه أقل بنسبة 25% من العلامات التجارية الأخرى.
نموذج | سرعة | وزن | طول | القطر | ضغط الهواء | الحد الأدنى لقطر الأنبوب | استهلاك الهواء | نطاق عزم الدوران | دقة | القدرة على القفل | |
أسنان ميكانيكية | التنصت على الذات | ||||||||||
دورة في الدقيقة | g | مم | مم | كجم/سم3 | مم | م³/دقيقة | كجم-سم | % | |||
QG48SDP | 1700 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
QG50SDP | 1400 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 10-60 | ±3 | M3.5-M6.2 | M2.9-M5.0 |
QG55SDP | 1000 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 12-75 | ±3 | M3.8-M6.8 | M3.0-M5.5 |
QG60SDP | 550 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 30-110 | ±3 | M5.0-M7.7 | M4.1-M6.2 |
QG65SDP | 300 | 1100 | 215 | 39 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
QG68SDP | 250 | 1250 | 215 | 39 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ المواصفات عرضة للتغيير دون إشعار مسبق.
★【التخصيص】يمكن تخصيص المواصفات الحصرية وفقًا لاحتياجات العملاء. يرجى الاتصال بنا للحصول على التفاصيل.
★ [نصائح] نطاق قيمة عزم الدوران هو للإشارة فقط، وقد يختلف أداء عزم الدوران الفعلي بسبب ظروف الاستخدام والبيئة.
★ [نصيحة] من أجل ضمان متانة الأجزاء وإطالة عمر الأداة، يوصى بألا يتجاوز عزم الدوران أثناء التشغيل 70% من الحد الأقصى لقيمة عزم الدوران للأداة. قد يؤدي استخدام الأداة بأقصى عزم دوران لها لفترة طويلة إلى تآكل سريع للأجزاء وتقصير عمر الأداة. ويمكن أيضًا استخدام هذا المبدأ كأساس مهم لاختيار النموذج المناسب.
نموذج | سرعة | وزن | طول | القطر | ضغط الهواء | الحد الأدنى لقطر الأنبوب | استهلاك الهواء | نطاق عزم الدوران | دقة | القدرة على القفل | |
أسنان ميكانيكية | التنصت على الذات | ||||||||||
دورة في الدقيقة | g | مم | مم | كجم/سم3 | مم | م³/دقيقة | كجم-سم | % | |||
QG48SDP | 1700 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
QG50SDP | 1400 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 10-60 | ±3 | M3.5-M6.2 | M2.9-M5.0 |
QG55SDP | 1000 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 12-75 | ±3 | M3.8-M6.8 | M3.0-M5.5 |
QG60SDP | 550 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 30-110 | ±3 | M5.0-M7.7 | M4.1-M6.2 |
QG65SDP | 300 | 1100 | 215 | 39 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
QG68SDP | 250 | 1250 | 215 | 39 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ المواصفات عرضة للتغيير دون إشعار مسبق.
★【التخصيص】يمكن تخصيص المواصفات الحصرية وفقًا لاحتياجات العملاء. يرجى الاتصال بنا للحصول على التفاصيل.
★ [نصائح] نطاق قيمة عزم الدوران هو للإشارة فقط، وقد يختلف أداء عزم الدوران الفعلي بسبب ظروف الاستخدام والبيئة.
★ [نصيحة] من أجل ضمان متانة الأجزاء وإطالة عمر الأداة، يوصى بألا يتجاوز عزم الدوران أثناء التشغيل 70% من الحد الأقصى لقيمة عزم الدوران للأداة. قد يؤدي استخدام الأداة بأقصى عزم دوران لها لفترة طويلة إلى تآكل سريع للأجزاء وتقصير عمر الأداة. ويمكن أيضًا استخدام هذا المبدأ كأساس مهم لاختيار النموذج المناسب.


س1: ما هي الاستعدادات التي يجب القيام بها قبل استخدام الأداة الجديدة؟
ج: قبل استخدامه لأول مرة، يرجى استخدام الضغط العالي 6 كجم/سم⊃2; لتصريف زيت التشحيم الزائد داخل الأداة قبل متابعة عملية القفل. وإلا، فقد لا يعمل المحرك بسلاسة عند العمل بجهد منخفض.

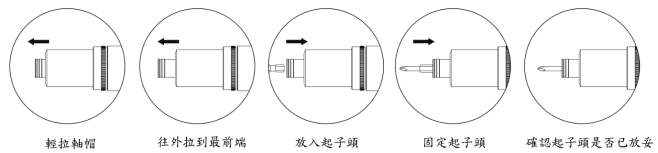

Q2: كيف يتم استبدال رأس مفك البراغي الخاص بغطاء عمود السحب الخارجي بسرعة (ينطبق على سلسلة QG)؟
ج: اسحب غطاء العمود بسلاسة لاستبدال رأس مفك البراغي بسرعة.

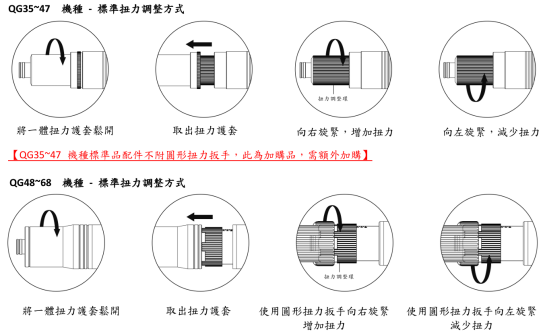

Q3: كيفية ضبط عزم الدوران لنوع البندقية (ينطبق على سلسلة QG)؟
ج: من السهل ضبط عزم الدوران عندما يكون كبيرًا (ضيقًا) أو صغيرًا (فضفاضًا). أدر حلقة تعديل عزم الدوران إلى اليمين لتشديدها، وسيزداد عزم الدوران. أدر حلقة الضبط إلى اليسار لفكها، وسوف ينخفض عزم الدوران. سيكون من الأسهل الضبط باستخدام مفتاح عزم الدوران الدائري، مما يوفر الوقت والجهد.

س 4: كيفية تفكيك عمود الصمام من نوع المسدس (الذي ينطبق على سلسلة QG)؟
ج: يرجى الرجوع إلى البرنامج التعليمي لتفكيك الأدوات الهوائية | كيفية تفكيك عمود الصمام من نوع البندقية - فيديو قذيفة البندقية QG.
س1: ما هي الاستعدادات التي يجب القيام بها قبل استخدام الأداة الجديدة؟
ج: قبل استخدامه لأول مرة، يرجى استخدام الضغط العالي 6 كجم/سم⊃2; لتصريف زيت التشحيم الزائد داخل الأداة قبل متابعة عملية القفل. وإلا، فقد لا يعمل المحرك بسلاسة عند العمل بجهد منخفض.
Q2: كيف يتم استبدال رأس مفك البراغي الخاص بغطاء عمود السحب الخارجي بسرعة (ينطبق على سلسلة QG)؟
ج: اسحب غطاء العمود بسلاسة لاستبدال رأس مفك البراغي بسرعة.

Q3: كيفية ضبط عزم الدوران لنوع البندقية (ينطبق على سلسلة QG)؟
ج: من السهل ضبط عزم الدوران عندما يكون كبيرًا (ضيقًا) أو صغيرًا (فضفاضًا). أدر حلقة تعديل عزم الدوران إلى اليمين لتشديدها، وسيزداد عزم الدوران. أدر حلقة الضبط إلى اليسار لفكها، وسوف ينخفض عزم الدوران. سيكون من الأسهل الضبط باستخدام مفتاح عزم الدوران الدائري، مما يوفر الوقت والجهد.

س 4: كيفية تفكيك عمود الصمام من نوع المسدس (الذي ينطبق على سلسلة QG)؟
ج: يرجى الرجوع إلى البرنامج التعليمي لتفكيك الأدوات الهوائية | كيفية تفكيك عمود الصمام من نوع البندقية - فيديو قذيفة البندقية QG.
