Q35PBP، QG38PBP، QG41PBP، QG47PBP، QG48PBP، QG50PBP، QG55PBP، QG60PBP، QG65PBP، QG68PBP
أدوات صناعة الطيران, أدوات خط التجميع
توقف تلقائي
مفك براغي من نوع البندقية
85 ~ 600, 600 ~ 1400, 1400 ~ 2200
0.2~100, 100 ~ 400
| SKU: | |
|---|---|
| توافر الحالة: | |
| الكمية: | |
هذه الأداة سهلة التشغيل، يمكنك تبديل المفتاح الأمامي والخلفي بيد واحدة، كما أن تصميمها خفيف الوزن والانسيابي يقلل من الوزن بنسبة 25%.

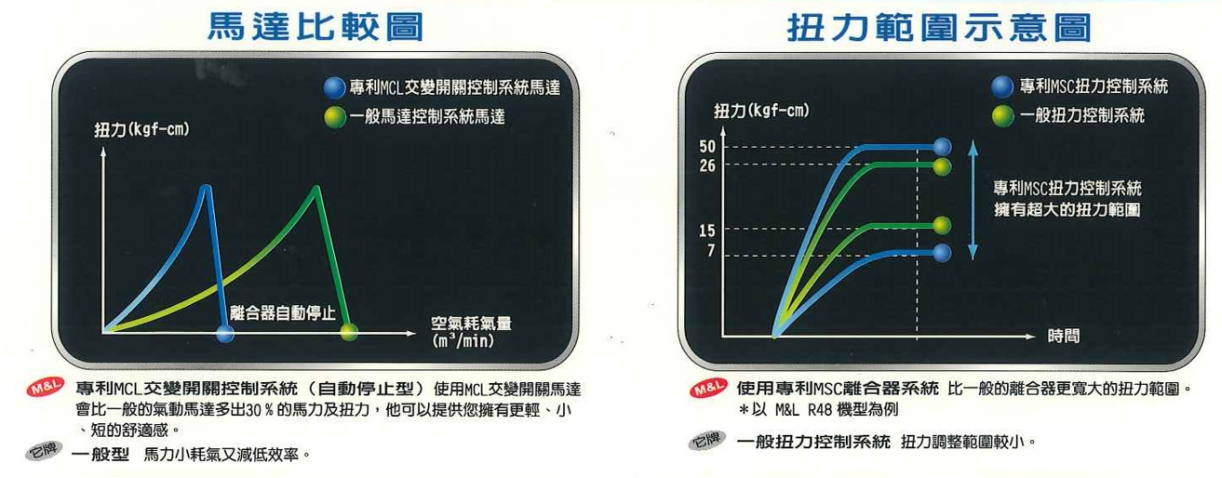

نطاق عزم دوران واسع حاصل على براءة اختراع، واستبدال سريع للبتات، وعمر خدمة ممتد لشفرات المحرك.
يضمن نظام قابض الجنزير المتدرج عالي الدقة انخفاض نسبة الخطأ والتكرار، مما يوفر قفلًا دقيقًا.
يعمل تصميم مدخل الهواء متعدد الاتجاهات ووظيفة العادم المنخفضة على زيادة المرونة وتقليل الضوضاء وتلوث العادم.
هذه الأداة سهلة التشغيل، يمكنك تبديل المفتاح الأمامي والخلفي بيد واحدة، كما أن تصميمها خفيف الوزن والانسيابي يقلل من الوزن بنسبة 25%.
نطاق عزم دوران واسع حاصل على براءة اختراع، واستبدال سريع للبتات، وعمر خدمة ممتد لشفرات المحرك.
يضمن نظام قابض الجنزير المتدرج عالي الدقة انخفاض نسبة الخطأ والتكرار، مما يوفر قفلًا دقيقًا.
يعمل تصميم مدخل الهواء متعدد الاتجاهات ووظيفة العادم المنخفضة على زيادة المرونة وتقليل الضوضاء وتلوث العادم.
نموذج | سرعة | وزن | طول | القطر | ضغط الهواء | الحد الأدنى لقطر الأنبوب | استهلاك الهواء | نطاق عزم الدوران | دقة | القدرة على القفل | |
أسنان ميكانيكية | التنصت على الذات | ||||||||||
دورة في الدقيقة | g | مم | مم | كجم/سم3 | مم | م³/دقيقة | كجم-سم | % | |||
QG35PBP | 2200 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
QG38PBP | 1800 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5-M4.8 | M2.0-M3.8 |
QG41PBP | 1000 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 5-35 | ±3 | M2.8-M5.0 | M2.3-M4.0 |
QG47PBP | 550 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 10-50 | ±3 | M3.5-M6.0 | M2.9-M4.8 |
QG48PBP | 1700 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
QG50PBP | 1400 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 10-60 | ±3 | M3.5-M6.2 | M2.9-M5.0 |
QG55PBP | 1000 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 12-75 | ±3 | M3.8-M6.8 | M3.0-M5.5 |
QG60PBP | 550 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 30-110 | ±3 | M5.0-M7.7 | M4.1-M6.2 |
QG65PBP | 300 | 1100 | 215 | 39 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
QG68PBP | 250 | 1250 | 215 | 39 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ المواصفات عرضة للتغيير دون إشعار مسبق.
★【التخصيص】يمكن تخصيص المواصفات الحصرية وفقًا لاحتياجات العملاء. يرجى الاتصال بنا للحصول على التفاصيل.
★ [نصائح] نطاق قيمة عزم الدوران هو للإشارة فقط، وقد يختلف أداء عزم الدوران الفعلي بسبب ظروف الاستخدام والبيئة.
★ [نصيحة] من أجل ضمان متانة الأجزاء وإطالة عمر الأداة، يوصى بألا يتجاوز عزم الدوران أثناء التشغيل 70% من الحد الأقصى لقيمة عزم الدوران للأداة. قد يؤدي استخدام الأداة بأقصى عزم دوران لها لفترة طويلة إلى تآكل سريع للأجزاء وتقصير عمر الأداة. ويمكن أيضًا استخدام هذا المبدأ كأساس مهم لاختيار النموذج المناسب.
نموذج | سرعة | وزن | طول | القطر | ضغط الهواء | الحد الأدنى لقطر الأنبوب | استهلاك الهواء | نطاق عزم الدوران | دقة | القدرة على القفل | |
أسنان ميكانيكية | التنصت على الذات | ||||||||||
دورة في الدقيقة | g | مم | مم | كجم/سم3 | مم | م³/دقيقة | كجم-سم | % | |||
QG35PBP | 2200 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
QG38PBP | 1800 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5-M4.8 | M2.0-M3.8 |
QG41PBP | 1000 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 5-35 | ±3 | M2.8-M5.0 | M2.3-M4.0 |
QG47PBP | 550 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 10-50 | ±3 | M3.5-M6.0 | M2.9-M4.8 |
QG48PBP | 1700 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
QG50PBP | 1400 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 10-60 | ±3 | M3.5-M6.2 | M2.9-M5.0 |
QG55PBP | 1000 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 12-75 | ±3 | M3.8-M6.8 | M3.0-M5.5 |
QG60PBP | 550 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 30-110 | ±3 | M5.0-M7.7 | M4.1-M6.2 |
QG65PBP | 300 | 1100 | 215 | 39 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
QG68PBP | 250 | 1250 | 215 | 39 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ المواصفات عرضة للتغيير دون إشعار مسبق.
★【التخصيص】يمكن تخصيص المواصفات الحصرية وفقًا لاحتياجات العملاء. يرجى الاتصال بنا للحصول على التفاصيل.
★ [نصائح] نطاق قيمة عزم الدوران هو للإشارة فقط، وقد يختلف أداء عزم الدوران الفعلي بسبب ظروف الاستخدام والبيئة.
★ [نصيحة] من أجل ضمان متانة الأجزاء وإطالة عمر الأداة، يوصى بألا يتجاوز عزم الدوران أثناء التشغيل 70% من الحد الأقصى لقيمة عزم الدوران للأداة. قد يؤدي استخدام الأداة بأقصى عزم دوران لها لفترة طويلة إلى تآكل سريع للأجزاء وتقصير عمر الأداة. ويمكن أيضًا استخدام هذا المبدأ كأساس مهم لاختيار النموذج المناسب.


س1: ما هي أمور السلامة التي يجب الانتباه إليها قبل استخدام الأدوات الهوائية؟
ج: قبل وأثناء التشغيل، يرجى التأكد من أن الأداة في حالة يمكن التحكم فيها بالكامل. وهذا لا يؤدي إلى تحسين كفاءة العمل فحسب، بل يتجنب أيضًا وقوع الحوادث أو الأضرار الناجمة عن فقدان السيطرة على الأداة.
س2: ما هو التأثير في حالة سقوط الأداة الهوائية؟
ج: قد يؤدي السقوط أو الاصطدام المفاجئ إلى تلف الأداة وحتى التأثير على دقة الأجزاء الداخلية. من أجل السلامة وعمر الأداة، تأكد من إمساك الأداة بقوة أثناء التشغيل لتجنب تركها أو انزلاقها.

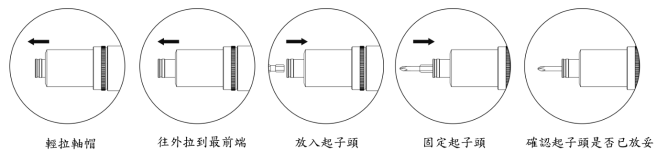

س 3: كيف يتم استبدال رأس مفك البراغي الخاص بغطاء عمود السحب الخارجي بسرعة (ينطبق على سلسلة QG)؟
ج: اسحب غطاء العمود بسلاسة لاستبدال رأس مفك البراغي بسرعة.

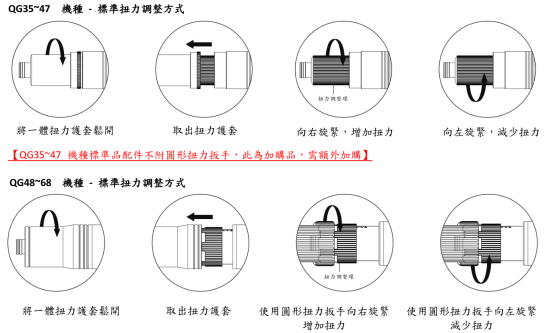

س 4: كيفية ضبط عزم الدوران لنوع البندقية (ينطبق على سلسلة QG)؟
ج: من السهل ضبط عزم الدوران عندما يكون كبيرًا (ضيقًا) أو صغيرًا (فضفاضًا). أدر حلقة تعديل عزم الدوران إلى اليمين لتشديدها، وسيزداد عزم الدوران. أدر حلقة الضبط إلى اليسار لفكها، وسوف ينخفض عزم الدوران. سيكون من الأسهل الضبط باستخدام مفتاح عزم الدوران الدائري، مما يوفر الوقت والجهد.

س1: ما هي أمور السلامة التي يجب الانتباه إليها قبل استخدام الأدوات الهوائية؟
ج: قبل وأثناء التشغيل، يرجى التأكد من أن الأداة في حالة يمكن التحكم فيها بالكامل. وهذا لا يؤدي إلى تحسين كفاءة العمل فحسب، بل يتجنب أيضًا وقوع الحوادث أو الأضرار الناجمة عن فقدان السيطرة على الأداة.
س2: ما هو التأثير في حالة سقوط الأداة الهوائية؟
ج: قد يؤدي السقوط أو الاصطدام المفاجئ إلى تلف الأداة وحتى التأثير على دقة الأجزاء الداخلية. من أجل السلامة وعمر الأداة، تأكد من إمساك الأداة بقوة أثناء التشغيل لتجنب تركها أو انزلاقها.
س 3: كيف يتم استبدال رأس مفك البراغي الخاص بغطاء عمود السحب الخارجي بسرعة (ينطبق على سلسلة QG)؟
ج: اسحب غطاء العمود بسلاسة لاستبدال رأس مفك البراغي بسرعة.

س 4: كيفية ضبط عزم الدوران لنوع البندقية (ينطبق على سلسلة QG)؟
ج: من السهل ضبط عزم الدوران عندما يكون كبيرًا (ضيقًا) أو صغيرًا (فضفاضًا). أدر حلقة تعديل عزم الدوران إلى اليمين لتشديدها، وسيزداد عزم الدوران. أدر حلقة الضبط إلى اليسار لفكها، وسوف ينخفض عزم الدوران. سيكون من الأسهل الضبط باستخدام مفتاح عزم الدوران الدائري، مما يوفر الوقت والجهد.
