A71500ABSF،A72000ABSF،A72500ABSF،A73000ABSF،A74000ABSF،A74500ABSF،A75000ABSF
أدوات صناعة الطيران, أدوات خط التجميع
توقف تلقائي
نوع وجع الكوع
85 ~ 600, 600 ~ 1400
0.02~10, 10 ~ 40, 40 ~ 80, 80 ~ 120
| SKU: | |
|---|---|
| توافر الحالة: | |
| الكمية: | |

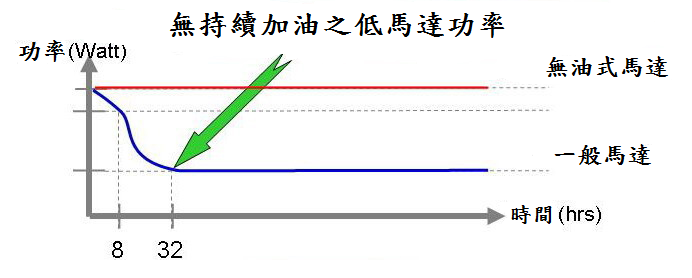

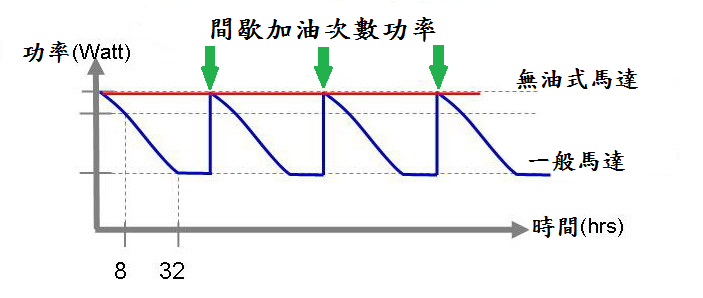

محرك عالي الجودة خالي من الزيت (محرك الجيل الثاني M&L) مناسب للصناعات عالية الدقة ولديه إمكانية تكرار قفل عالية.
حلقة تعديل عزم الدوران الخارجية تجعل من السهل ضبط قيمة عزم الدوران.
يتيح تصميم المفتاح الأمامي والخلفي للأداة قفل البراغي وإزالتها بسهولة.
يسمح تصميم الكوع بزاوية 90 درجة بالتشغيل في مناطق العمل الأضيق.
محرك عالي الجودة خالي من الزيت (محرك الجيل الثاني M&L) مناسب للصناعات عالية الدقة ولديه إمكانية تكرار قفل عالية.
حلقة تعديل عزم الدوران الخارجية تجعل من السهل ضبط قيمة عزم الدوران.
يتيح تصميم المفتاح الأمامي والخلفي للأداة قفل البراغي وإزالتها بسهولة.
يسمح تصميم الكوع بزاوية 90 درجة بالتشغيل في مناطق العمل الأضيق.
نموذج | لا توجد سرعة التحميل | وزن | الطول الإجمالي | القطر | قيمة الضوضاء | ضغط الهواء | الحد الأدنى لقطر الأنبوب | تدفق الضغط | نطاق عزم الدوران | رأس مربع | دقة | القدرة على القفل | |
دورة في الدقيقة | كجم | مم | مم | ± 2 ديسيبل | كجم/سم² | مم | ل / ث | نانومتر | مربع | % | أسنان ميكانيكية | التنصت على الذات | |
A71500ABSF | 700 | 1.6 | 350 | 34 | 78 | 6.0 | 8.0 | 9 | 6-18 | 3/8' | ±5 | M6.2-M9.2 | M5.0-M7.1 |
A72000ABSF | 430 | 1.6 | 350 | 34 | 78 | 6.0 | 8.0 | 9 | 10-25 | 3/8' | ±5 | M7.5-M10.0 | M6.0-M8.0 |
A72500ABSF | 350 | 1.6 | 350 | 34 | 78 | 6.0 | 8.0 | 9 | 10-28 | 3/8' | ±5 | M7.5-M10.8 | M6.0-M8.6 |
A73000ABSF | 250 | 2.5 | 400 | 42 | 82 | 6.0 | 8.0 | 11 | 10-40 | 1/2' | ±5 | M7.5-M11.8 | M6.0-M9.4 |
A74000ABSF | 180 | 2.5 | 400 | 42 | 82 | 6.0 | 10.0 | 11 | 35-60 | 1/2' | ±5 | M11.5-M13.2 | M9.0-M10.8 |
A74500ABSF | 130 | 2.6 | 400 | 42 | 82 | 6.0 | 10.0 | 11 | 35-70 | 1/2' | ±5 | M11.5-M14.0 | M9.0-M11.2 |
A75000ABSF | 100 | 3.0 | 400 | 42 | 82 | 6.0 | 10.0 | 11 | 40-120 | 1/2' | ±5 | M11.8-M16.8 | M9.4-M13.3 |
▲ المواصفات عرضة للتغيير دون إشعار مسبق.
★【التخصيص】يمكن تخصيص المواصفات الحصرية وفقًا لاحتياجات العملاء. يرجى الاتصال بنا للحصول على التفاصيل.
★ [نصائح] نطاق قيمة عزم الدوران هو للإشارة فقط، وقد يختلف أداء عزم الدوران الفعلي بسبب ظروف الاستخدام والبيئة.
★ [نصيحة] من أجل ضمان متانة الأجزاء وإطالة عمر الأداة، يوصى بألا يتجاوز عزم الدوران أثناء التشغيل 70% من الحد الأقصى لقيمة عزم الدوران للأداة. قد يؤدي استخدام الأداة بأقصى عزم دوران لها لفترة طويلة إلى تآكل سريع للأجزاء وتقصير عمر الأداة. ويمكن أيضًا استخدام هذا المبدأ كأساس مهم لاختيار النموذج المناسب.
نموذج | لا توجد سرعة التحميل | وزن | الطول الإجمالي | القطر | قيمة الضوضاء | ضغط الهواء | الحد الأدنى لقطر الأنبوب | تدفق الضغط | نطاق عزم الدوران | رأس مربع | دقة | القدرة على القفل | |
دورة في الدقيقة | كجم | مم | مم | ± 2 ديسيبل | كجم/سم² | مم | ل / ث | نانومتر | مربع | % | أسنان ميكانيكية | التنصت على الذات | |
A71500ABSF | 700 | 1.6 | 350 | 34 | 78 | 6.0 | 8.0 | 9 | 6-18 | 3/8' | ±5 | M6.2-M9.2 | M5.0-M7.1 |
A72000ABSF | 430 | 1.6 | 350 | 34 | 78 | 6.0 | 8.0 | 9 | 10-25 | 3/8' | ±5 | M7.5-M10.0 | M6.0-M8.0 |
A72500ABSF | 350 | 1.6 | 350 | 34 | 78 | 6.0 | 8.0 | 9 | 10-28 | 3/8' | ±5 | M7.5-M10.8 | M6.0-M8.6 |
A73000ABSF | 250 | 2.5 | 400 | 42 | 82 | 6.0 | 8.0 | 11 | 10-40 | 1/2' | ±5 | M7.5-M11.8 | M6.0-M9.4 |
A74000ABSF | 180 | 2.5 | 400 | 42 | 82 | 6.0 | 10.0 | 11 | 35-60 | 1/2' | ±5 | M11.5-M13.2 | M9.0-M10.8 |
A74500ABSF | 130 | 2.6 | 400 | 42 | 82 | 6.0 | 10.0 | 11 | 35-70 | 1/2' | ±5 | M11.5-M14.0 | M9.0-M11.2 |
A75000ABSF | 100 | 3.0 | 400 | 42 | 82 | 6.0 | 10.0 | 11 | 40-120 | 1/2' | ±5 | M11.8-M16.8 | M9.4-M13.3 |
▲ المواصفات عرضة للتغيير دون إشعار مسبق.
★【التخصيص】يمكن تخصيص المواصفات الحصرية وفقًا لاحتياجات العملاء. يرجى الاتصال بنا للحصول على التفاصيل.
★ [نصائح] نطاق قيمة عزم الدوران هو للإشارة فقط، وقد يختلف أداء عزم الدوران الفعلي بسبب ظروف الاستخدام والبيئة.
★ [نصيحة] من أجل ضمان متانة الأجزاء وإطالة عمر الأداة، يوصى بألا يتجاوز عزم الدوران أثناء التشغيل 70% من الحد الأقصى لقيمة عزم الدوران للأداة. قد يؤدي استخدام الأداة بأقصى عزم دوران لها لفترة طويلة إلى تآكل سريع للأجزاء وتقصير عمر الأداة. ويمكن أيضًا استخدام هذا المبدأ كأساس مهم لاختيار النموذج المناسب.
1. غمد عزم الدوران
من أجل منع المشغل من ضبط عزم الدوران بشكل غير صحيح، فإن الغرض من تصميم الأمان هذا هو ضبط قيمة عزم الدوران على القيمة القياسية. وفي الوقت نفسه، يعد الهيكل الخاص لغمد عزم الدوران تصميمًا ضروريًا عند تشغيل الأدوات الهوائية. نظرًا لاعتبارات السلامة ولتجنب التأثير الناتج عن تلف الأداة، يرجى تشغيل الأداة وفقًا لتعليمات التشغيل هذه، ويرجى الانتباه بشكل خاص إلى الأمور التالية: يحظر تشغيل هذه الأداة الهوائية دون حماية غلاف عزم الدوران.
2. صامولة كمية الهواء
بالنسبة لمصدر ضغط الهواء الرئيسي وفتحة تعبئة الزيت للصيانة اليومية، استخدم وصلة الأنابيب مقاس 1/4 بوصة المقدمة من المصنع الأصلي، والتي يمكن مطابقتها بمواصفات مختلفة (PT19، NPT18، PS19). قبل التجميع، يرجى الانتباه إلى حقيقة عدم وجود أجسام غريبة في الأنبوب. ★لا تستخدم وصلات الأنابيب غير تلك التي يوفرها المصنع الأصلي، لأن وصلات الأنابيب غير المستوية ستتسبب في تلف الأجزاء (الأسنان المنزلقة) وتسرب الهواء بعد صامولة مدخل الهواء. الإفراط في تشديد، الخ.
3. وجع
يحتوي تصميم المواد المركبة على صفائح حديدية ومغطاة ببلاستيك مقاوم للحرارة. الضغط على مفتاح الربط يمكن أن يبدأ تشغيل الأداة الهوائية على الفور. عندما يتم قفل المثبت مع عزم الدوران المحدد، ستتوقف الأداة الهوائية عن الحركة على الفور. في هذا الوقت، حرر مفتاح الربط لإعادة التعيين.
4. التبديل إلى الأمام والخلف
مع التصميم المريح لهذا المفتاح الأمامي والخلفي، يمكن للمشغل تعديل وتغيير اتجاه دوران المحرك بسرعة من خلال هذا التصميم.

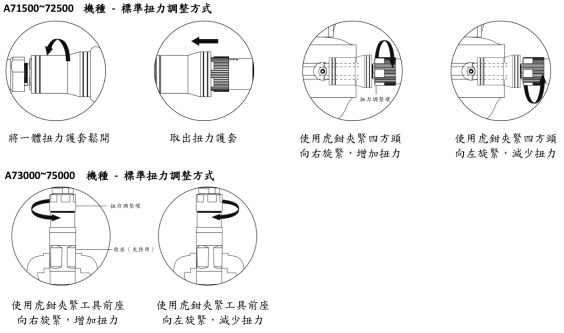

5. اضبط طريقة عزم الدوران
من السهل ضبط عزم الدوران الكبير (الضيق) والصغير (الفضفاض). أدر حلقة تعديل عزم الدوران إلى اليمين لتشديدها، ويزيد عزم الدوران ويصبح أكبر. أدر حلقة الضبط إلى اليسار لفكها، وسيقل عزم الدوران ويصبح أصغر.
[بسبب عزم الدوران الكبير للأداة، ولأسباب السلامة، يرجى تثبيت الأداة في ملزمة؛ تحذير: قد يؤدي التشغيل غير الصحيح إلى تلف الأداة. 】

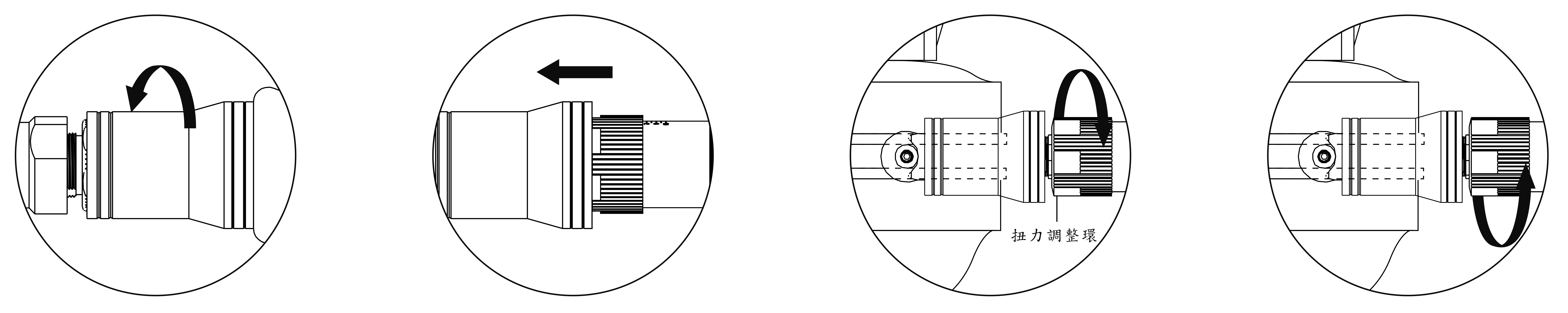

6. موديلات A71500~72500ABSF - طريقة تعديل عزم الدوران القياسية

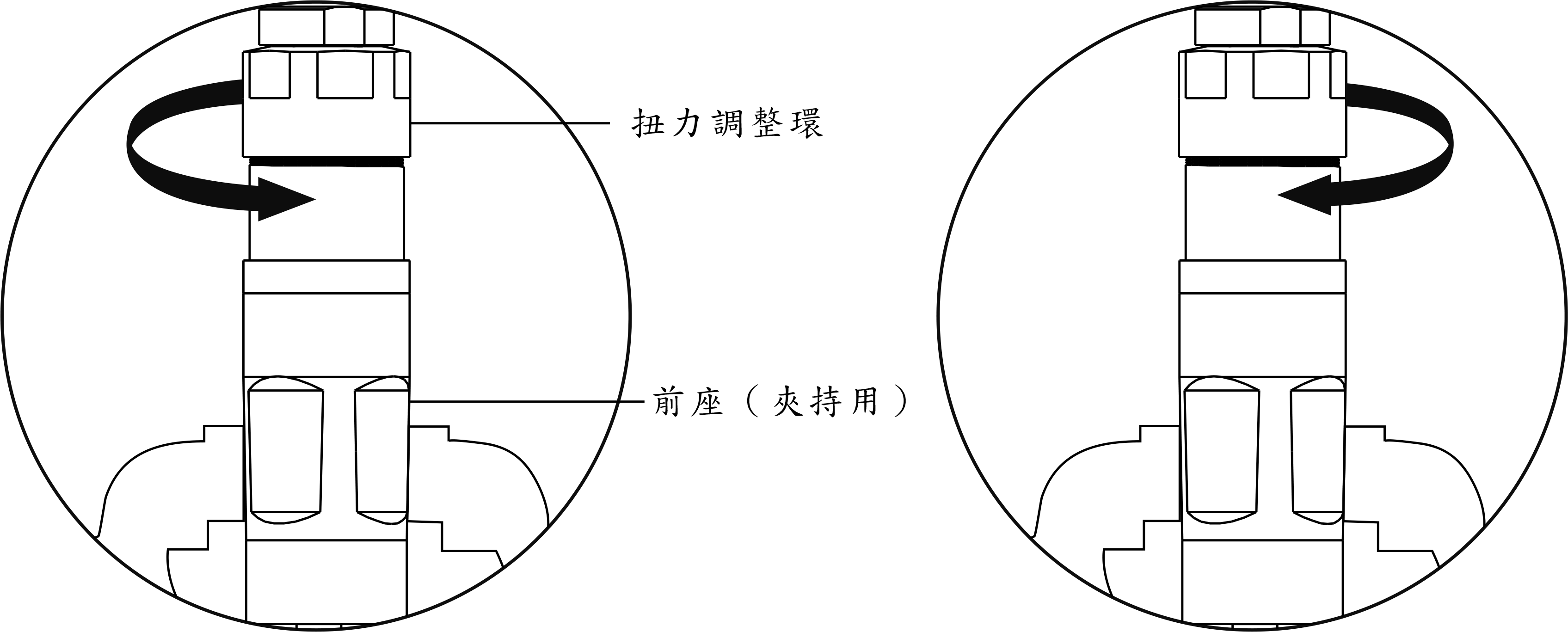

7. موديلات A73000~75000ABSF - طريقة تعديل عزم الدوران القياسية
1. غمد عزم الدوران
من أجل منع المشغل من ضبط عزم الدوران بشكل غير صحيح، فإن الغرض من تصميم الأمان هذا هو ضبط قيمة عزم الدوران على القيمة القياسية. وفي الوقت نفسه، يعد الهيكل الخاص لغمد عزم الدوران تصميمًا ضروريًا عند تشغيل الأدوات الهوائية. نظرًا لاعتبارات السلامة ولتجنب التأثير الناتج عن تلف الأداة، يرجى تشغيل الأداة وفقًا لتعليمات التشغيل هذه، ويرجى الانتباه بشكل خاص إلى الأمور التالية: يحظر تشغيل هذه الأداة الهوائية دون حماية غلاف عزم الدوران.
2. صامولة كمية الهواء
بالنسبة لمصدر ضغط الهواء الرئيسي وفتحة تعبئة الزيت للصيانة اليومية، استخدم وصلة الأنابيب مقاس 1/4 بوصة المقدمة من المصنع الأصلي، والتي يمكن مطابقتها بمواصفات مختلفة (PT19، NPT18، PS19). قبل التجميع، يرجى الانتباه إلى حقيقة عدم وجود أجسام غريبة في الأنبوب. ★لا تستخدم وصلات الأنابيب غير تلك التي يوفرها المصنع الأصلي، لأن وصلات الأنابيب غير المستوية ستتسبب في تلف الأجزاء (الأسنان المنزلقة) وتسرب الهواء بعد صامولة مدخل الهواء. الإفراط في تشديد، الخ.
3. وجع
يحتوي تصميم المواد المركبة على صفائح حديدية ومغطاة ببلاستيك مقاوم للحرارة. الضغط على مفتاح الربط يمكن أن يبدأ تشغيل الأداة الهوائية على الفور. عندما يتم قفل المثبت مع عزم الدوران المحدد، ستتوقف الأداة الهوائية عن الحركة على الفور. في هذا الوقت، حرر مفتاح الربط لإعادة التعيين.
4. التبديل إلى الأمام والخلف
مع التصميم المريح لهذا المفتاح الأمامي والخلفي، يمكن للمشغل تعديل وتغيير اتجاه دوران المحرك بسرعة من خلال هذا التصميم.
5. اضبط طريقة عزم الدوران
من السهل ضبط عزم الدوران الكبير (الضيق) والصغير (الفضفاض). أدر حلقة تعديل عزم الدوران إلى اليمين لتشديدها، ويزيد عزم الدوران ويصبح أكبر. أدر حلقة الضبط إلى اليسار لفكها، وسيقل عزم الدوران ويصبح أصغر.
[بسبب عزم الدوران الكبير للأداة، ولأسباب السلامة، يرجى تثبيت الأداة في ملزمة؛ تحذير: قد يؤدي التشغيل غير الصحيح إلى تلف الأداة. 】
6. موديلات A71500~72500ABSF - طريقة تعديل عزم الدوران القياسية
7. موديلات A73000~75000ABSF - طريقة تعديل عزم الدوران القياسية
س1: ما هو عزم الدوران الموصى به للأداة؟ كيفية اختيار النموذج المناسب؟
ج: من أجل ضمان متانة الأجزاء وإطالة عمر الأداة، يوصى بألا يتجاوز عزم الدوران أثناء التشغيل 70% من الحد الأقصى لقيمة عزم الدوران للأداة. على سبيل المثال، إذا كان الحد الأقصى لعزم الدوران لهذه الأداة هو 40 نيوتن · متر، فمن المستحسن أن يتم التحكم في عزم التشغيل الفعلي في حدود 30 نيوتن · متر.
على سبيل المثال: إذا كانت متطلبات العمل الفعلية للعميل هي 40 نيوتن متر، فمن المستحسن الترقية إلى نموذج عزم دوران أعلى، مثل A74000ABSF أو A74500ABSF، لضمان تشغيل الأداة بثبات ضمن نطاق آمن وإطالة عمر الخدمة.
Q2: كيفية ضبط عزم الدوران للسلسلة الخالية من الزيت ذات عزم الدوران العالي؟
ج: من السهل ضبط عزم الدوران عندما يكون كبيرًا (ضيقًا) أو صغيرًا (فضفاضًا). أدر حلقة تعديل عزم الدوران إلى اليمين لتشديدها، وسيزداد عزم الدوران. أدر حلقة الضبط إلى اليسار لفكها، وسيقل عزم الدوران ويصبح أصغر.
[بسبب عزم الدوران الكبير للأداة، ولأسباب السلامة، يرجى تثبيت الأداة في ملزمة؛ تحذير: قد يؤدي التشغيل غير الصحيح إلى تلف الأداة. 】
Q3: كيفية تفكيك وتجميع مجموعة الكوع ذات عزم الدوران العالي؟
ج: يرجى الرجوع إلى البرنامج التعليمي لتفكيك الأدوات الهوائية | فيديو تعليمات كامل لتفكيك وتجميع مجموعة الكوع ذات عزم الدوران العالي.
س 4: هل تتطلب الأدوات الهوائية الخالية من الزيت معدات إضافية؟
ج: نعم، يجب استخدام الأدوات الهوائية الخالية من الزيت مع مجفف الهواء لتصفية الرطوبة بشكل فعال وتجنب إتلاف الآلية الداخلية للأداة.
س1: ما هو عزم الدوران الموصى به للأداة؟ كيفية اختيار النموذج المناسب؟
ج: من أجل ضمان متانة الأجزاء وإطالة عمر الأداة، يوصى بألا يتجاوز عزم الدوران أثناء التشغيل 70% من الحد الأقصى لقيمة عزم الدوران للأداة. على سبيل المثال، إذا كان الحد الأقصى لعزم الدوران لهذه الأداة هو 40 نيوتن · متر، فمن المستحسن أن يتم التحكم في عزم التشغيل الفعلي في حدود 30 نيوتن · متر.
على سبيل المثال: إذا كانت متطلبات العمل الفعلية للعميل هي 40 نيوتن متر، فمن المستحسن الترقية إلى نموذج عزم دوران أعلى، مثل A74000ABSF أو A74500ABSF، لضمان تشغيل الأداة بثبات ضمن نطاق آمن وإطالة عمر الخدمة.
Q2: كيفية ضبط عزم الدوران للسلسلة الخالية من الزيت ذات عزم الدوران العالي؟
ج: من السهل ضبط عزم الدوران عندما يكون كبيرًا (ضيقًا) أو صغيرًا (فضفاضًا). أدر حلقة تعديل عزم الدوران إلى اليمين لتشديدها، وسيزداد عزم الدوران. أدر حلقة الضبط إلى اليسار لفكها، وسيقل عزم الدوران ويصبح أصغر.
[بسبب عزم الدوران الكبير للأداة، ولأسباب السلامة، يرجى تثبيت الأداة في ملزمة؛ تحذير: قد يؤدي التشغيل غير الصحيح إلى تلف الأداة. 】
Q3: كيفية تفكيك وتجميع مجموعة الكوع ذات عزم الدوران العالي؟
ج: يرجى الرجوع إلى البرنامج التعليمي لتفكيك الأدوات الهوائية | فيديو تعليمات كامل لتفكيك وتجميع مجموعة الكوع ذات عزم الدوران العالي.
س 4: هل تتطلب الأدوات الهوائية الخالية من الزيت معدات إضافية؟
ج: نعم، يجب استخدام الأدوات الهوائية الخالية من الزيت مع مجفف الهواء لتصفية الرطوبة بشكل فعال وتجنب إتلاف الآلية الداخلية للأداة.
